一、特點：1． 操作方便2． 視頻顯示3． 連續變倍物鏡二、儀器安裝：1．連續變倍物鏡裝入支架的托架中，并固定。2．適配鏡旋入攝像機，并旋緊。3．旋入攝像機的適配鏡插入連續變倍物鏡中，并固定（注意攝像機的方向）。4．USB 或視頻線接入顯示器。5．接通電源。6． 轉動連續變倍物···
24小時咨詢熱線
400-660-9257
一、特點：
二、儀器安裝：
三、技術參數：
1、主機參數

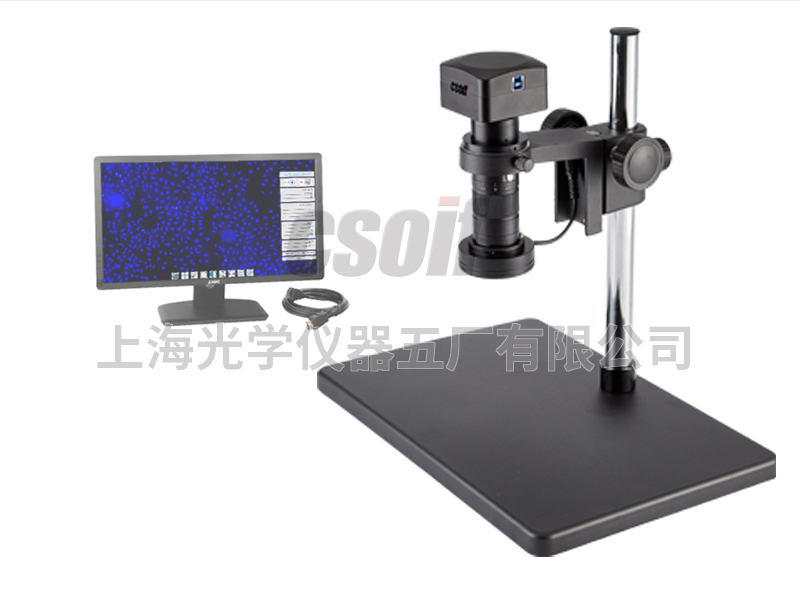

| 型號 | XTZ-800 | |
| 單筒顯微鏡 | 光學系統 | 無窮遠光學系統，具備同軸共焦 |
| 變倍比 | 1: 6.5 | |

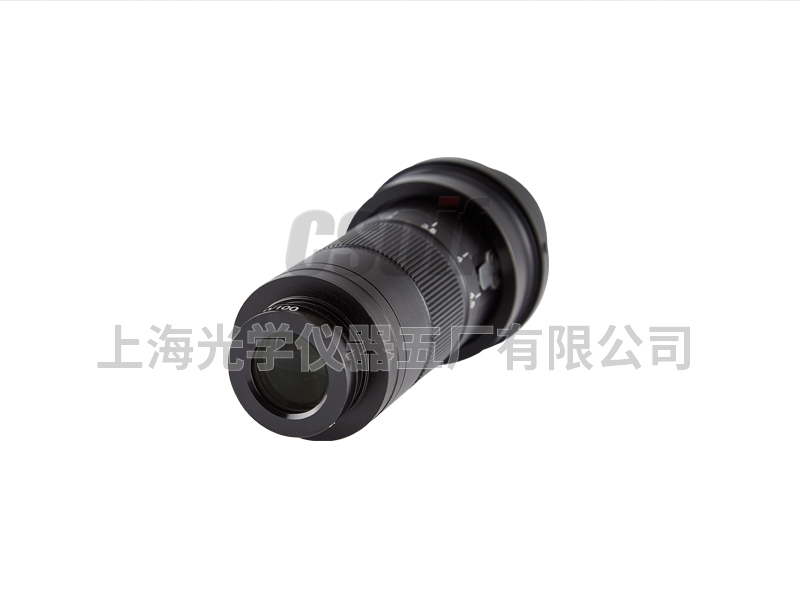

| 物鏡倍率 | 0.7X-4.5X連續變倍 | |
| CMOS接筒 | 0.5X | |
| 放大倍率 | 24X~154X | |
| 工作距離 | 80mm | |
| CMOS | 圖像傳感器 | 1/1.8 |
| 像素 | 500萬 | |
| 分辨率 | 30@1920*1080(HDMI) 25@1920*1080(WiFi | |
| 幀率 | 30fps/25fps | |
| 圖像輸出 | HDMI/WIFI | |
| 圖像存儲 | SD卡（需購買） | |
| 10A支架 | 底座尺寸 | 380*248*23mm |
| 升降范圍 | 340mm | |
| 調焦范圍 | 62mm | |

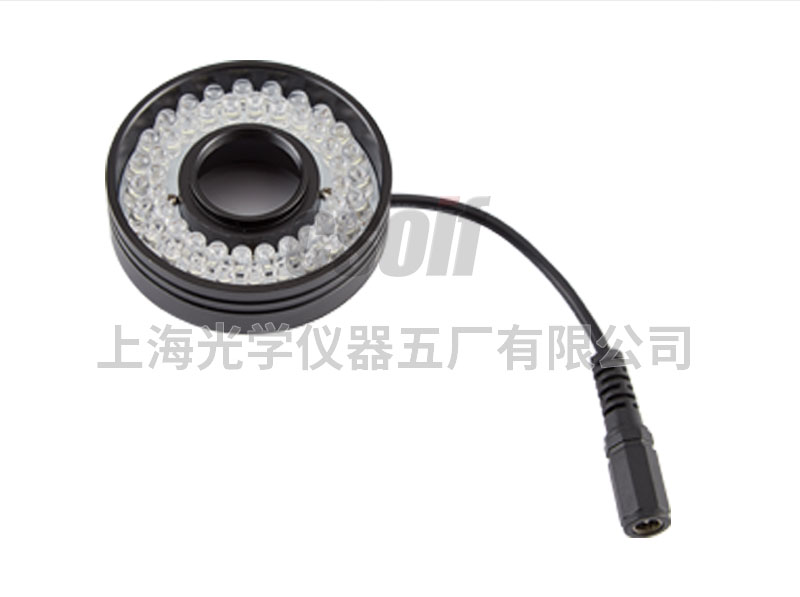

| 光源（照明系統） | LED環形光源 | |
| 軟件功能 | 亮度調節、對比度調節、RGB三色調節、ROI白平衡、自動曝光、曝光補償、銳化、降噪、測量、視頻 | |
| 選配 | 鏡筒 | 1x CMOS接筒 |
| 附加物鏡 | 附加物鏡：0.5x 0.75x 1.5x 2x | |
| 顯示器 | 13.3/21.5寸顯示器 | |
| 光源 | 選配偏振環形光源、同軸照明模塊（由同軸照明器與LED點光源組成） | |

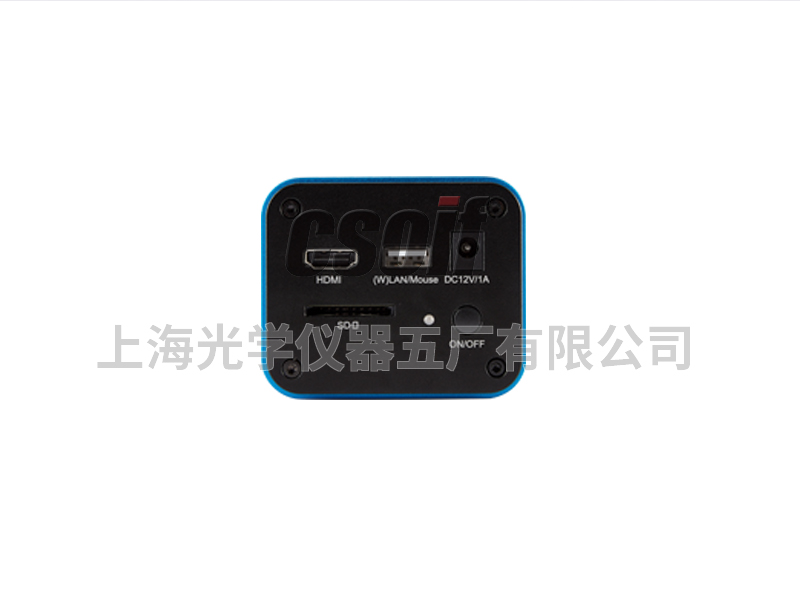

2、相機參數規格
①相機規格如下表所示：
| 傳感器型號與尺寸(mm) | 像素(μm) | G光靈敏度 暗電流 | FPS/分辨率 | 采樣平均 | 曝光時間 |
1080P/5M/Sony IMX178(C) 1/1.8"(6.22x4.67) | 2.4x2.4 | 425mv with 1/30s 0.15mv with 1/30s | 30/1920*1080(HDMI) 25/1920x1080(NETWORK) | 1x1 | 0.03ms~918ms |
②相機功能如下表所示：
| HDMI 形式輸出 | WiFi | USB轉以太網 | 多相機組網 | |
| ? | ? | ′ | ′ | |
| ? | ? | ? | ? | |
| ? | ? | ? | ? | |
四、相機軟件界面及功能
①當用戶將鼠標移動到視頻窗口的左邊時，“相機控制面板”會自動彈出；
②當用戶將鼠標移動到視頻窗口的底部時，“相機綜合控制工具條”會自動彈出；
③將鼠標移動到當前視頻窗口頂端中間附近任意一點會顯示“測量工具條”進行測量與定標操作。當用戶單擊“測量工具條”上的浮動/固定切換 按鈕的時候，“測量工具條”會錨定，這時，即使鼠標移動到視頻窗口左邊，“相機控制面板”也不會自動彈出。只有當用戶選擇“測量工具條”上的 按鈕，退出當前測量模式時才可以進行其他如“相機控制面板”，或“相機綜合控制工具條”工具條的操作。在測量過程中，當用戶選中單個測量對象的時候，視頻窗口底部會自動彈出“對像位置與屬性控制條”以更改測量對像的位置與屬性。
| 相機控制面板 | 功能 | 功能描述 | |||
 | 捕獲 | 捕獲圖像并保存到SD卡 | |||
| 錄像 | 錄制當前視頻窗口視頻并保存到SD卡 | ||||
| 自動曝光 | 選擇自動曝光，系統會根據曝光補償量自動調節曝光時間 | ||||
| 曝光補償 | 自動曝光時有效，左右拖動滑塊會根據當前圖像亮度進行曝光補償以達到合適的視頻亮度值 | ||||
| 曝光時間 | 自動曝光未選時有效，往左與往右拖動會減少與增加曝光時間，降低或增加圖像亮度 | ||||
| 增益 | 調節傳感器的模擬增益以降低或增加視頻的亮度，同時噪聲也會降低或增加 | ||||
| 紅色 | 向左或向右拖動會降低或增加視頻中的紅色分量 | ||||
| 綠色 | 綠色作為基準，用戶不能調節 | ||||
| 藍色 | 向左或向右拖動會降低或增加視頻中的藍色分量 | ||||
| 白平衡 | 單擊會對視頻進行白平衡計算和調整 | ||||
| 銳化 | 銳化當前的視頻 | ||||
| 降噪 | 向左或向右拖動會減少或增加硬件的降噪水平 | ||||
| 飽和度 | 降低或增加當前視頻的飽和度 | ||||
| 伽瑪 | 調整視頻的伽瑪；拖動滑塊到右邊以增加伽瑪，到左邊以降低伽瑪 | ||||
| 對比度 | 拖動滑塊到右邊以增加對比度，到左邊以降低對比度 | ||||
| 直流 | 對直流(DC)光源，不存在光起伏，所以不需要補償光源閃爍 | ||||
| 交流(50HZ) | 單選交流(50HZ)以消除50Hz光源引起的圖像條帶或者閃爍 | ||||
| 交流(60HZ) | 單選交流(60HZ)以消除60Hz光源引起的圖像條帶或者閃爍 | ||||
| 默認值 | 將相機控制面板的所有設置恢復到相機出廠的默認值 |
1.一定要遵守操作規程，嚴格按照要求操作。取顯微鏡應用技巧時，右手握住鏡臂，左手握住鏡座，輕輕放置。不要用一只手抬起來，前后擺動，防止目鏡滑出。
2.保護鏡頭，擦拭試鏡。物鏡上的灰塵或污垢必須使用專用的擦拭紙。不要用手指、手帕、紗布和普通紙擦拭。
3.必須使用轉換器切換物鏡鏡頭，以避免鏡頭脫落和損壞。
4.轉動視頻顯微鏡調焦螺旋時，不要用力過猛，以免損壞部件，調節故障。
5.鏡檢時，坐直，一般用左眼調查物象，用右眼看實驗報紙畫圖。兩只眼睛必須同時展開，以減少不滿。
