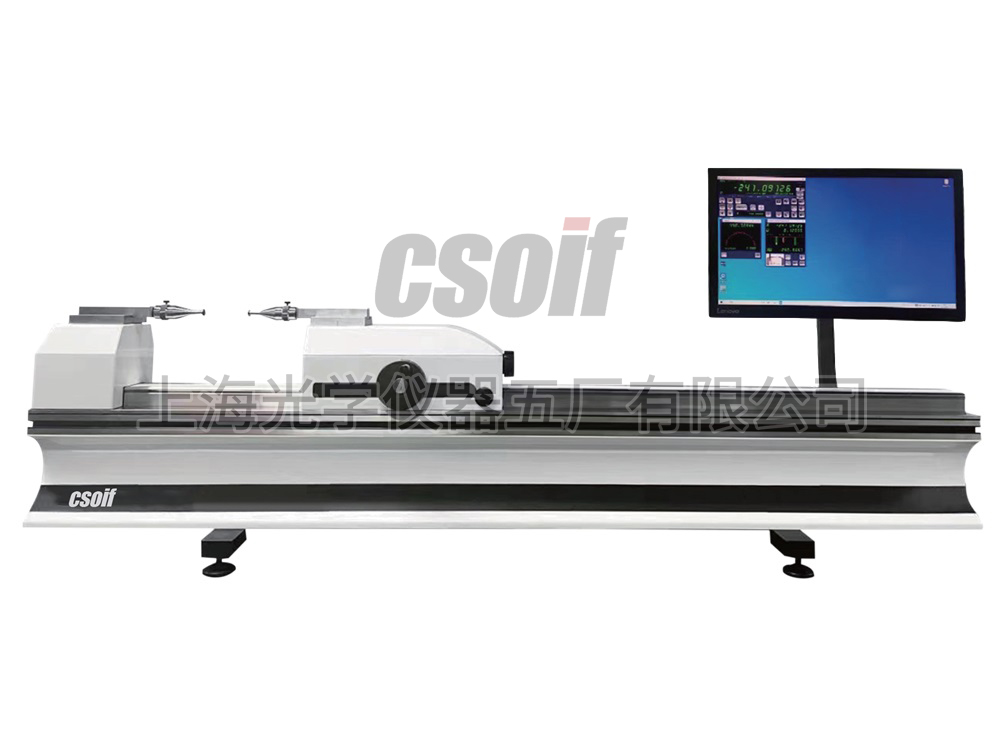

一、產品介紹：

        JDY-9系列高精度測長儀，選用高精度金屬長光柵尺，導軌直線度較高，材料耐磨性好，可做到高精度全程**測量。測量任何尺寸量檢具前無需使用量塊先標定儀器，基本做到無傳遞誤差(量塊基準誤差，與被測件不等溫誤差，二次裝夾及多次對中誤差等)，大大提高了測量工作效率，保證了測量精度。測力0-12N連續可調，測力傳感器原理避免了老式砝碼加載因儀器臺面不水平及周圍環境振動帶來的測力誤差。測頭同軸度好，測量工件前無需先作測頭多次對中調整。

        工作臺沿儀器導軌X軸方向位置可自由滑動、鎖緊。方便調整裝夾并測量各種長度量檢具如：量塊、光面（螺紋）環塞規、卡規、校準桿、尺類、 表類。檢定效率較高，用戶廣泛。

二、技術特點：

      —— 全程**測量，提高檢測效率

      —— 光柵尺長度：全量程

      —— 分辨率：0.01μm

      —— 基座采用 QT450 鑄鐵或大理石，穩定可靠

      —— X形狀的底座結構，能夠有效對抗應力

      —— 測量力：電子測力 0-12N ，連續可調

全程**測量

JDY-9系列高精度測長儀全量程標配零膨脹高精度光柵尺， 降低溫度變化對儀器的影響！同時，能夠在整個儀器量程內實現全程**測量， 大大的提高了測量效率。

滿足多種測量需求

通過豐富多樣的測量附件，能夠十分靈活的測量校準各種環塞規、內外螺紋規、校對桿、量塊、千分尺等。

測力連續可調

采用創新雙向測力技術，0-12N 之間連續可調，保證測量中雙向測力恒定，確保精度穩定。

特殊設計的鑄鐵底座

測量基座為 X 形狀，經過有限元計算，這樣的結構設計降低了由溫度、應力等變化所引起變形而導致的誤差。

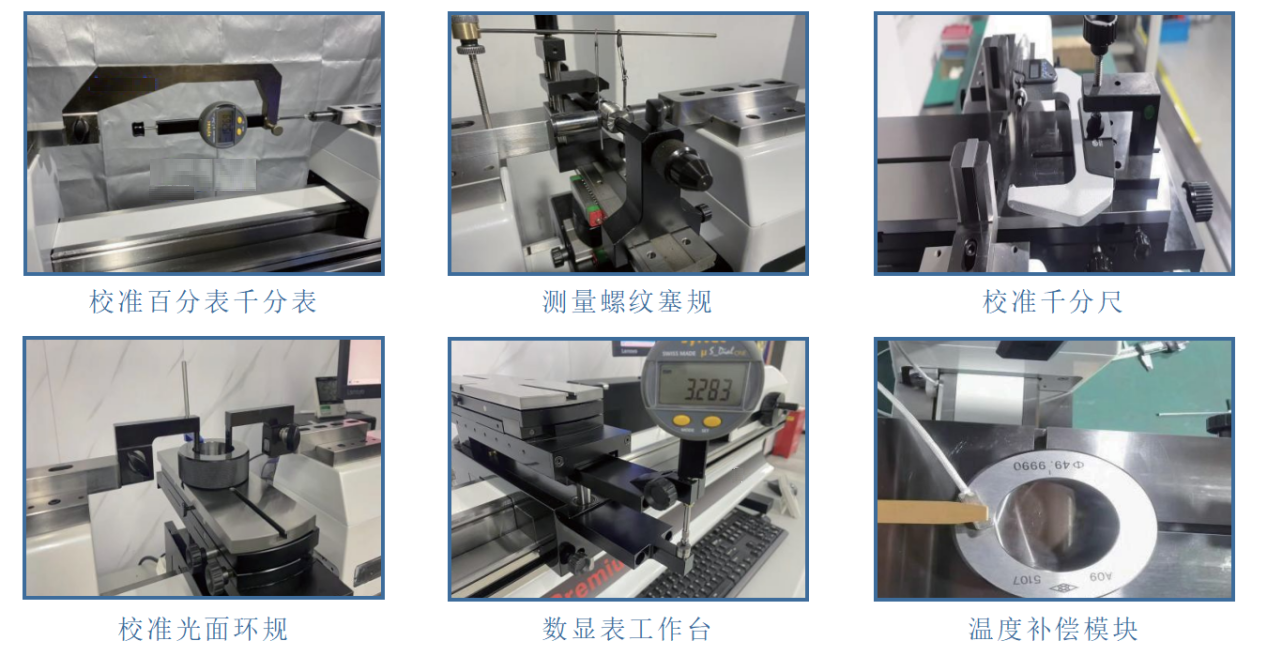

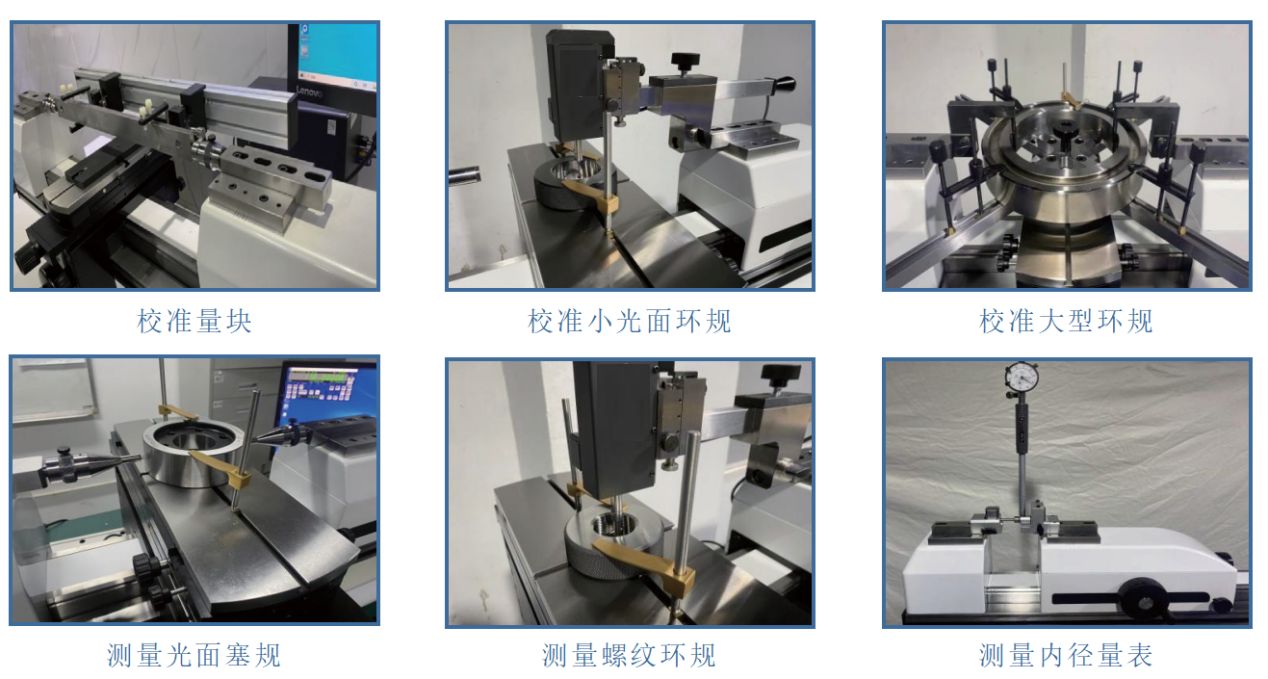

三、功能應用及示例：

四、軟件系統：

      建立測長儀與計算機系統之間的聯系，以便對被測件進行監控和測量是測長儀的基本要求。控制和分析檢測程序的軟件也是十分必要的。多年來，一直采用自主研發的測量軟件，能夠適用中國用戶的使用習慣。

      該測量軟件由一系列軟件模塊組成，這些模塊可以在一個桌面下運行，也可獨立運行，這樣可以滿足客戶的特殊要求。

五、技術參數：

——JDY-93000型號底座為大理石。
