一、用途

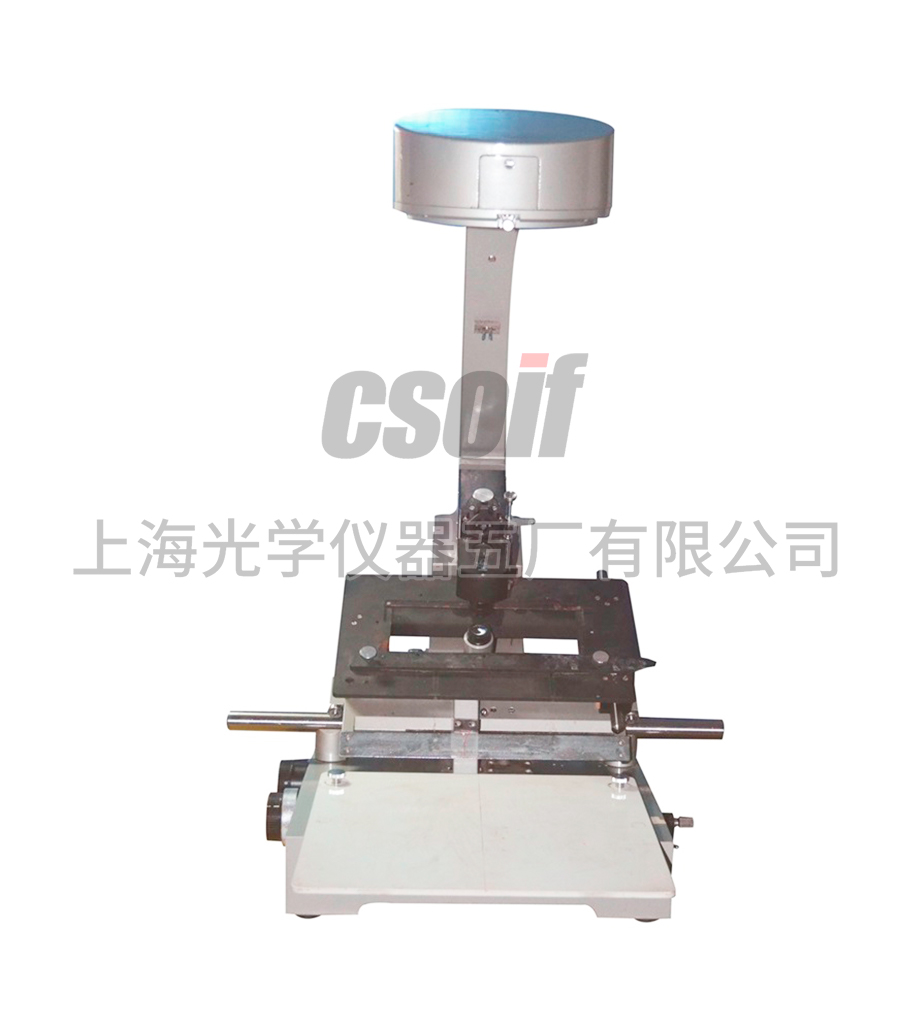

光譜投影儀為攝譜儀成套設備之一。主要用于對攝譜儀所攝下之光譜底板通過投影放大，與標準譜板或已知濃度的光譜進行定性或半定量分析。也可作為一般投影放大用。

二、原理
光源發出的光線被反射鏡、聚光鏡射至底板上，照明了直徑為15毫米的面積。聚光鏡光路由鍍鋁的平面反射鏡折轉55°。隔熱玻璃用以消除熱輻射對聚光系統的影響。投影物鏡使光譜經平面反射鏡投影到投影屏上，特殊棱鏡使光譜底板的乳膠面朝上時，波長刻尺保持直立。旋轉附加透鏡可以使放大倍數由19.75倍改變到20.25倍。加上透鏡使燈絲成像于投影屏上，用于調節照明強度。


三、規格
放大倍數：20倍
放大倍數調節范圍：19.75～20.25倍
投影屏有效直徑：300毫米
工作臺橫向移動距離：220毫米
工作臺縱向移動距離：80毫米
光源：12伏50瓦
變壓器：220伏/12伏
儀器重量：41公斤
外形尺寸：780×660×850毫米


四、儀器成套性
1．光譜投影儀 1臺
2．照明燈泡（12伏50瓦） 5只
3．使用說明書 1本
